DREAM BEAM DB42


DB42 MonstIR PRO

スクリーンショット(2012-04-16 14.24.12).png

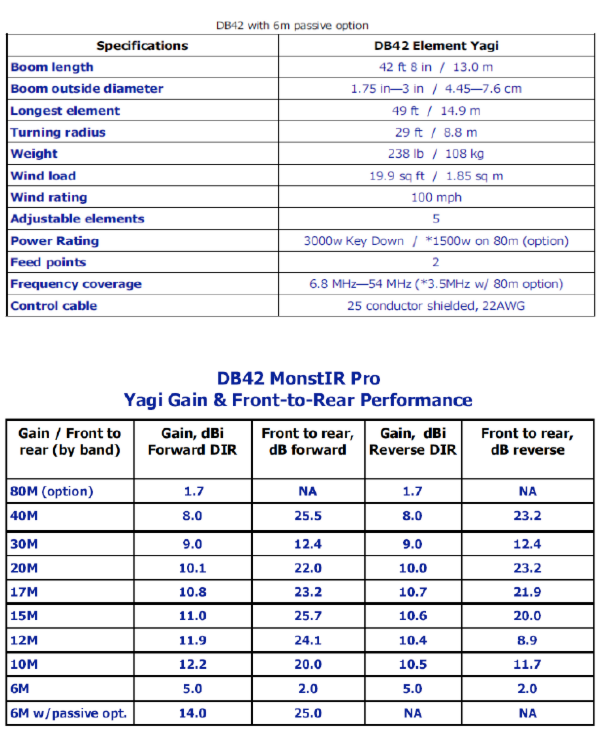

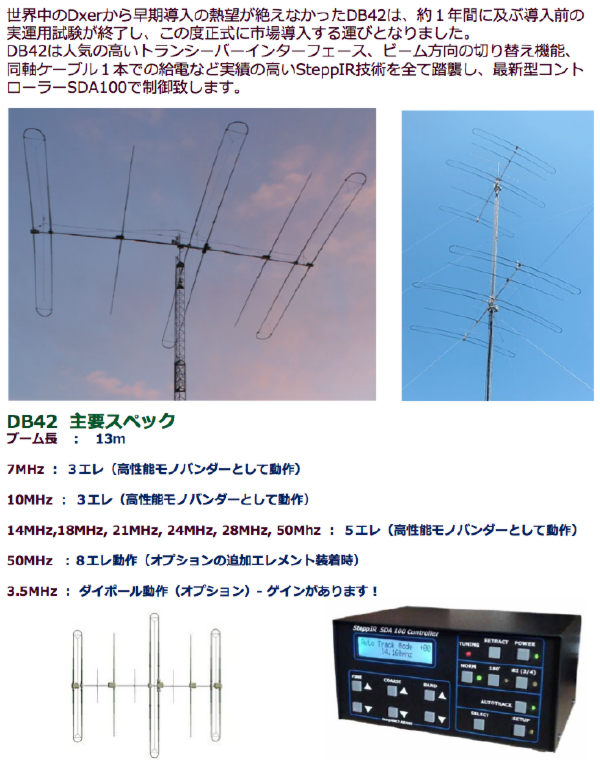

DB42 仕様&アンテナ

スクリーンショット(2012-04-16 14.24.31).png

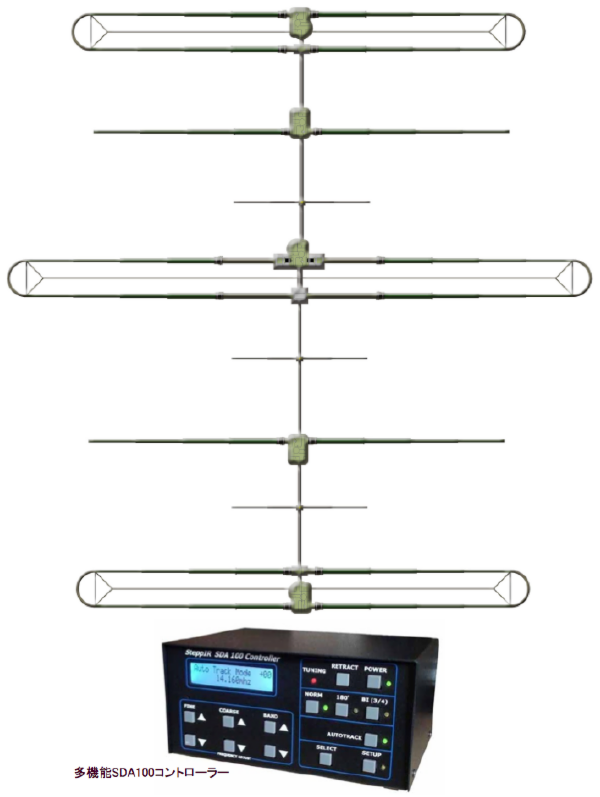

DB42 LAYOUT

スクリーンショット(2012-04-16 14.24.47).png

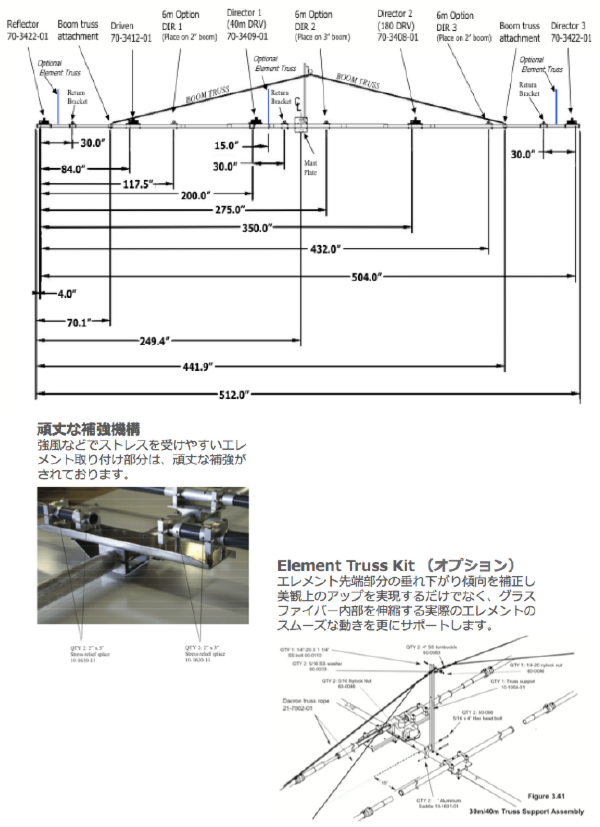

DB42 ブーム上のエレメント配置

スクリーンショット(2012-04-16 14.25.09).png

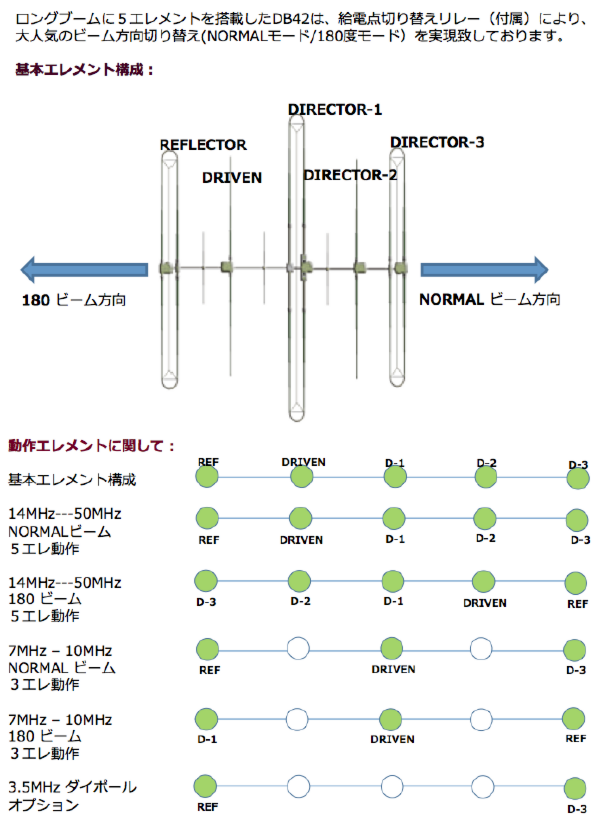

DB42(MonstIR-PRO)の特異性

スクリーンショット(2012-04-16 14.25.52).png

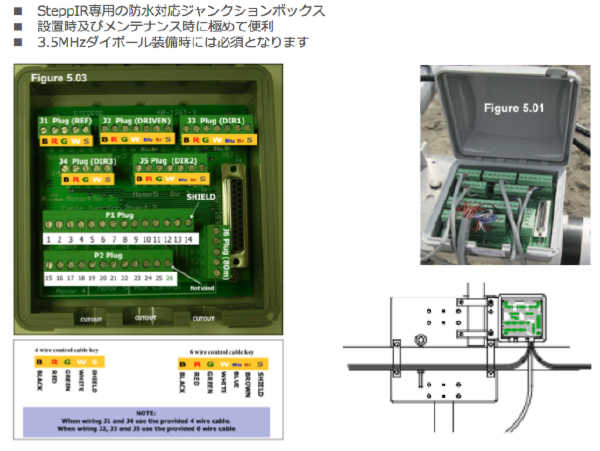

コネクタージャンクションボックス(オプション)

スクリーンショット(2012-04-16 14.26.06).png

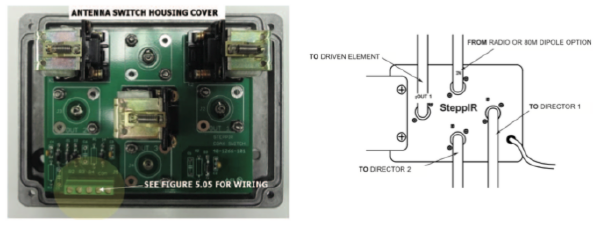

給電点切換え用リレーボックス(本体に付属)

スクリーンショット(2012-04-16 14.26.30).png

DB42 給電方式の概略

スクリーンショット(2012-04-16 14.27.05).png

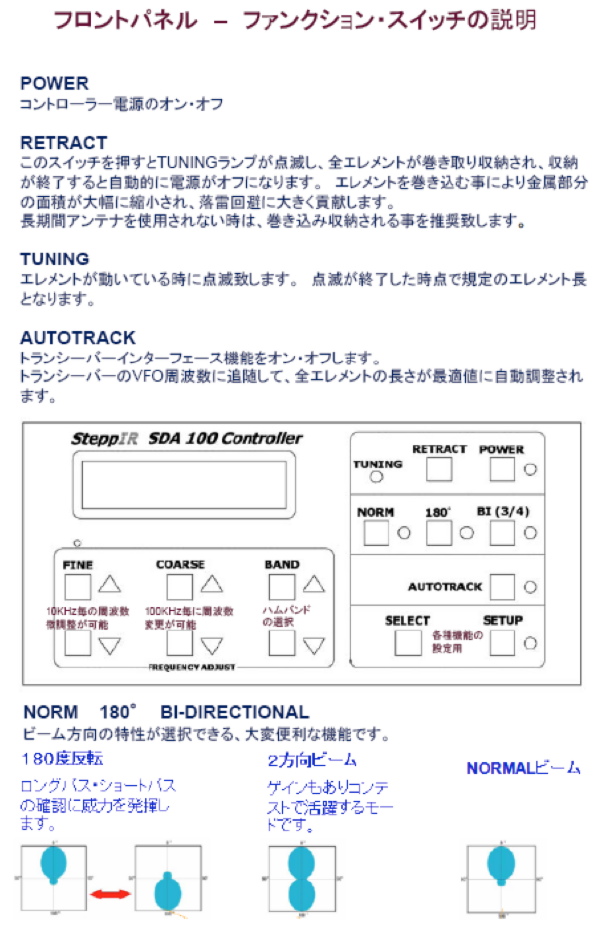

DB42を制御するSDA100 コントローラー

スクリーンショット(2012-04-16 14.27.23).png

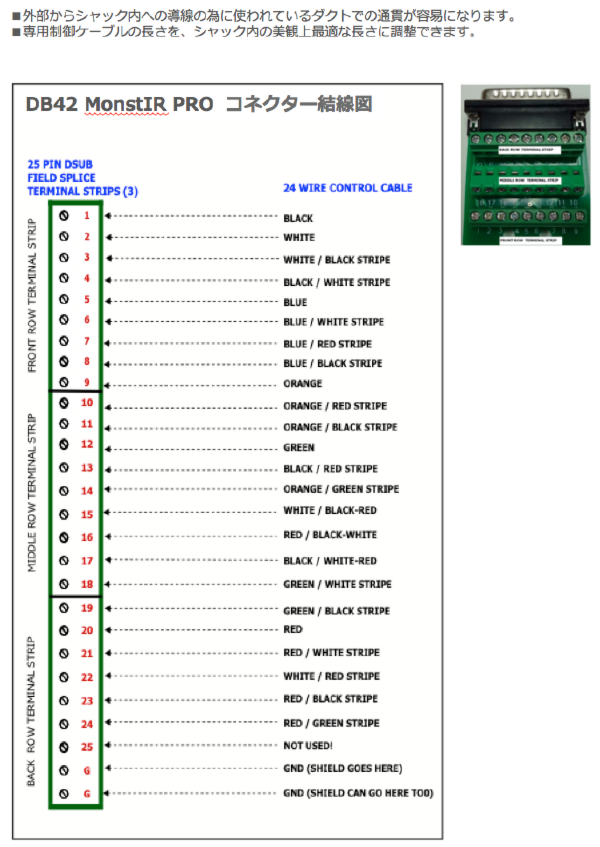

DB25 専用制御ケーブル用25ピンDSUBコネクター

(別売ですが、必須アイテムです)
スクリーンショット(2012-04-16 14.27.36).png

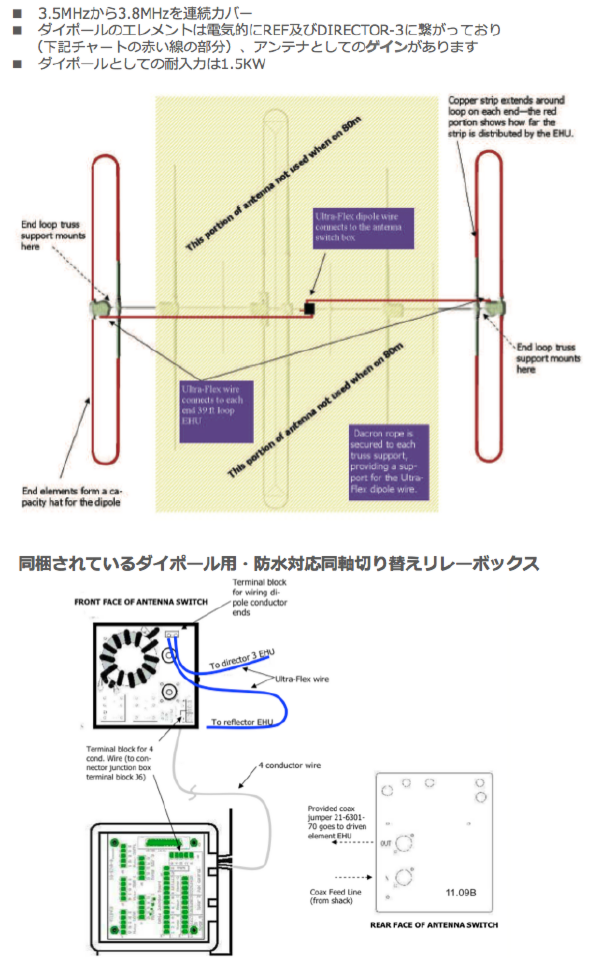

3.5MHz用 高性能ダイポール(オプション)

スクリーンショット(2012-04-16 14.27.51).png

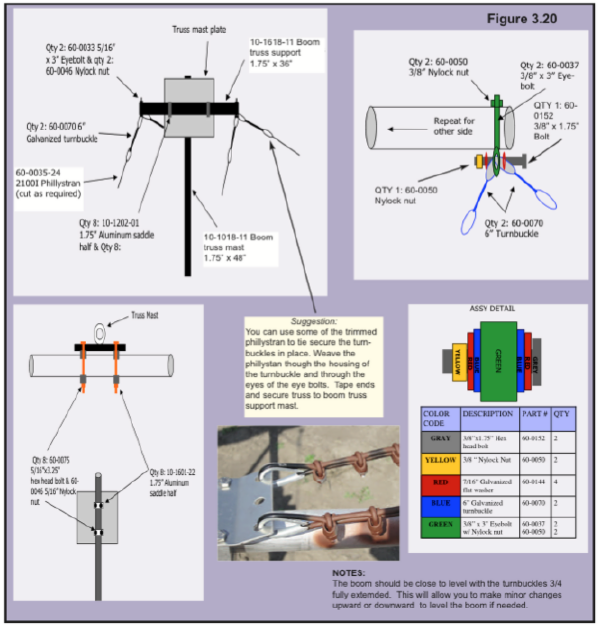

安心のブーム用トラスシステム-本体に付属(ご参考まで)

スクリーンショット(2012-04-16 14.28.11).png

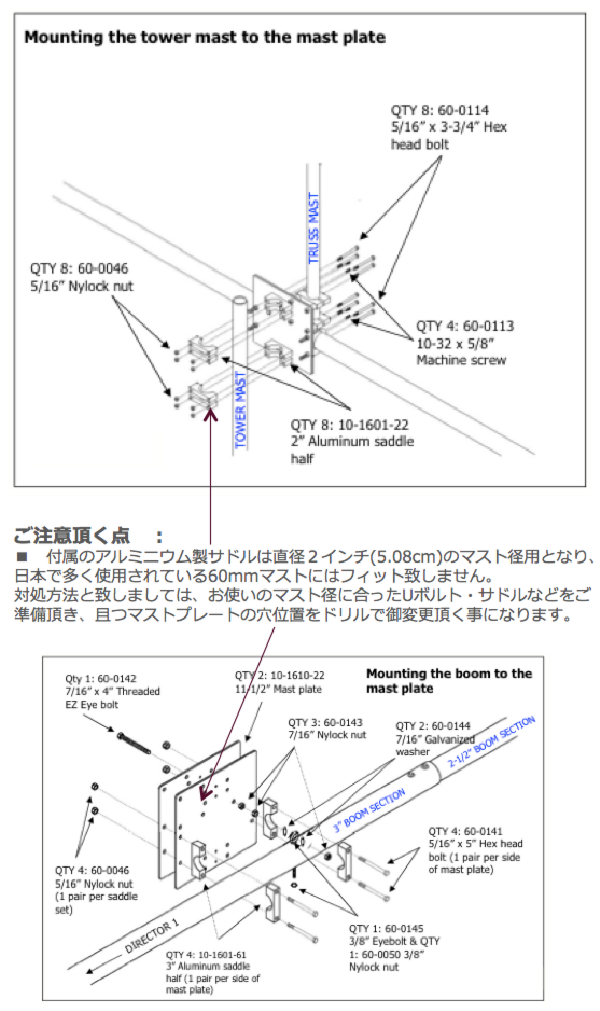

タワーマストへの取り付け方法(ご参考まで)

スクリーンショット(2012-04-16 14.28.22).png

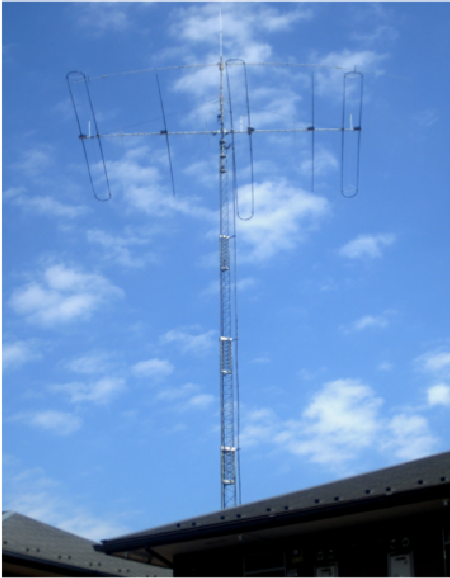

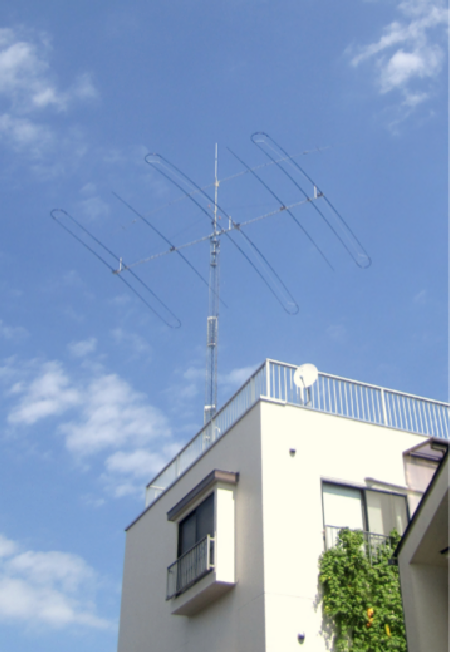

設置事例(全景)

DB42 SteppIR

DB42 SteppIR
